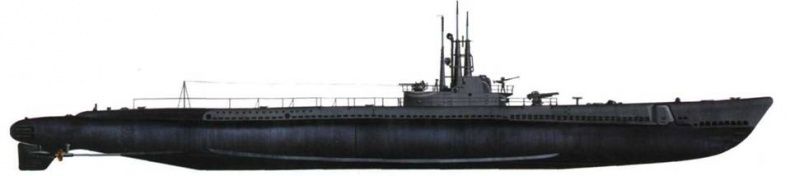

USS «Bowfin» (SS 287), ноябрь 1944 года. Четырехдюймовая палубная пушка па баке, 40-мм и 20-мм зенитки на «сигаретных палубах». Радары SD и SJ, перископы с упрощенным кожухом. Упрощенный светло-серый камуфляж Measure 32/3SS-B, вместо Haze Gray 5-Н использовали Ocean Gray 5-О. Вертикальные борта также выкрашены Ocean Gray 5-О. Боевая рубка и кожух перископов Navy Gray (средний оттенок серого), белые противотеневые пятна под мостиком. Горизонтальные поверхности и седловидные баки выкрашены Measure 32/3SS-B.

Лодка «Bowfin» была спущена в первую годовщину налета на Перл-Харбор. За два года службы она совершила девять боевых походов, потопила 16 японских судов общим тоннажем 67882 т. В настоящее время лодка находится в музее Перл- Харбора на Гавайях. В 1982 г. «Bowfin» занесена в национальный регистр исторических мест, а в 1986 г. список национальных исторических достопримечательностей.

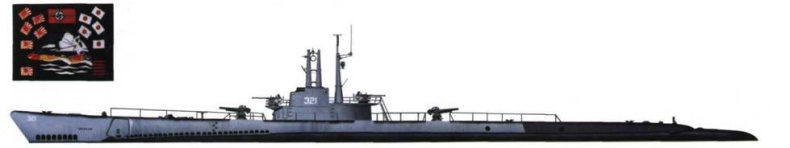

USS «Besugo» (SS 321), конец 1940-х. Камуфляж Measure 32/3SS-B. Все вертикальные поверхности окрашены Haze Gray 5-H за исключением кормы, где использована блестящая черная краска. Номер на носу и на рубке, а также название лодки на корме белые. Лодка несет две палубные пятидюймовые пушки, окрашенные в черный цвет, и два 40-мм «бофорса». Потопленный лодкой суммарный тоннаж составляет 13650 т., в том числе на ее счету германская субмарина U-183. Лодка оставалась в строю до 1958 года. В 1962 году ее перевели в разряд вспомогательных исследовательских лодок (Auxiliary Research Submarine, AGSS 321), а в 1965 году снова ввели в строй. В 1966 году лодку переоборудовали в эскадренную шноркельную субмарину, а затем продали Италии. С 15 ноября 1975 года лодка снова в составе ВМФ США, 16 апреля 1976 года продана на слом.

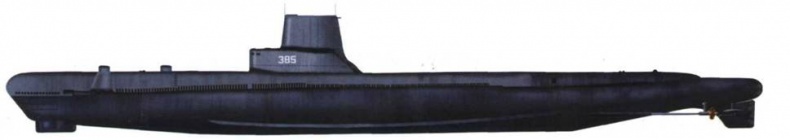

USS «Bang» (SS 385) в конфигурации GUPPY IIA, июнь 1958 г. Камуфляж Measure SS17G — одна из трех послевоенных схем, предназначенных для лодок типа GUPPY. Вертикальные поверхности окрашены Ocean Gray 5-О. Внутри мостика вертикальные поверхности, шейки перископов и обтекатель перископов окрашены в Haze Gray 5-Н. Палубная краска (блестящая, темно-серая, почти черная) нанесена на все палубы, исключая их закругленных кромок. Матовая черная краска использовалась для округлых поверхностей, в том числе для прочного корпуса и кромок палуб. Лодка «Bang» совершила шесть боевых походов в годы Второй Мировой войны. Официально ей засчитано восемь потопленных японских кораблей общим водоизмещением 20177 т. Лодка действовала в Южно-Китайском и Филиппинском морях. После войны лодку переделали по схеме GUPPY и снова ввели в строй в 1952 году. С этого времени лодка действовала в составе Атлантического флота, заходя иногда в Средиземное море и моря Северной Европы. Списана в 1972 году и продана Испании, где в 1974 году получила название «Cosme Garcia» (S-34). В 1983 году испанский флот продал ее на слом.

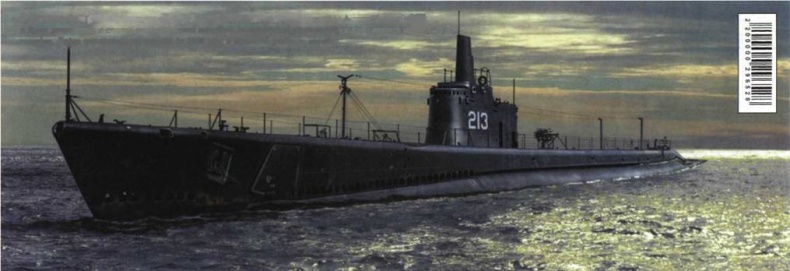

USS «Greenling» (SS 213) спущена на воду 21 января 1942 года. Лодка заслужила десять боевых звезд и была упомянута в списке отличившихся кораблей за отличные результаты в ходе первых трех выходов. Лодка оставалась на службе до 1960 года в качестве учебного корабля.

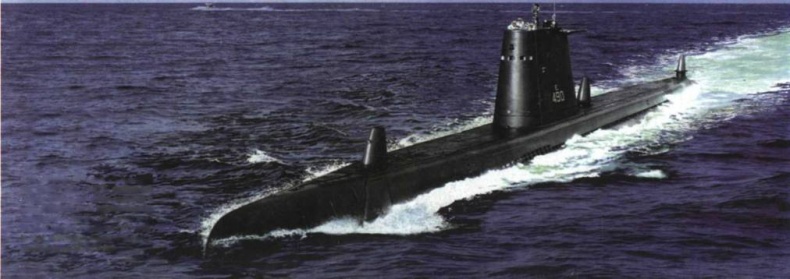

USS «Volador» (SS-490) в конфигурации GUPPYIII с PUFFS, вторая половина 1960-x гг. Лодка спущена в июне 1945года, но ее строительство заморозили в январе 1946 года, продолжив только в августе 1947 года. В1948 году лодка вошла в строй в конфигурации GUPPY IIA.

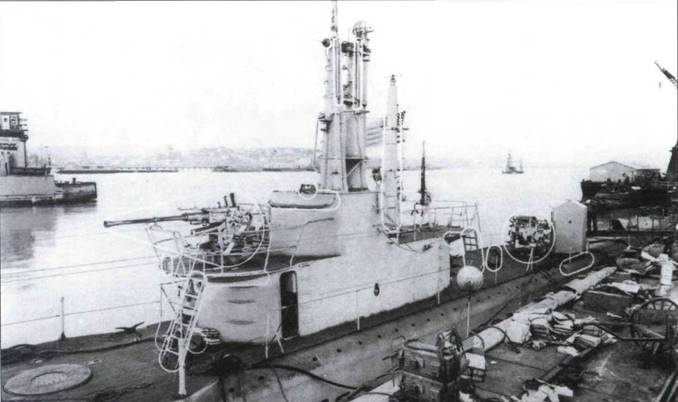

Бульб в стенке мостика был характерен для лодок, построенных в Плимуте. Лодка «Sand Lance» несет камуфляж: Measure 32/9SS. Два люка для погрузки боеприпасов имеются в передней части передней «сигаретной палубы». Антенна перед перископом принадлежит детектору радаров APR-1.

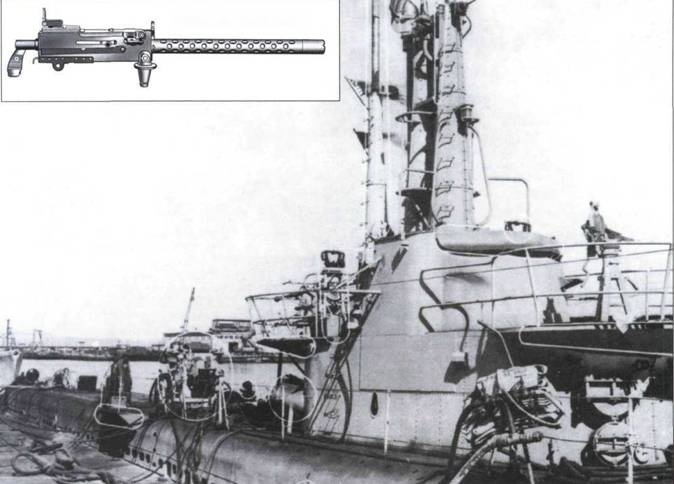

На врезке: 7,62-мм пулемет Браунинг

Усиленное место крепления перед рубкой подводной лодки «Dragonet» (SS 293), верфи Mare Island, 25 марта 1945 года. Лодка построена фирмой Cramps no портсмутским чертежам. В отличие от большинства лодок подкласса «Balao», здесь петля DF не свисает с верхней части кожуха перископа, но установлена в средней части кожуха.
