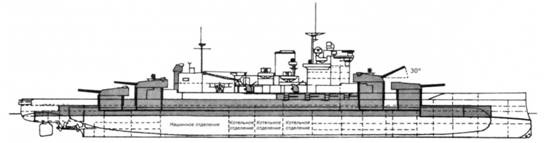

Линейный корабль «Уорспайт»

Вид корабля после модернизации 1934-1936 гг.

Замена машин и котлов означала разборку корабля, вскрытие палуб и «потрошение» средней части корпуса. Демонтаж переборок в машинных отделениях существенно лишал корабль его продольной прочностии, и требовалась огромная осторожность и внимательность, чтобы сохранить невредимым корпус. Первый этап работ вызвал немало опасений у портсмутских судоремонтных инженеров. Большая концентрированная весовая нагрузка в районе орудийных башен вкупе с большими открытыми площадями вызвала увеличение деформации, что было трудно исправить.

Надпалубные переделки включали строительство башенноподобной надстройки, несущей посты управления артогнем и заменившей бывший мостик, а также установку трубчатой мачты вместо тяжелой треноги. Расположенные в середине корабля два ангара, укрывавшие два самолета «Валрус», служили платформой для четырех многоствольных «пом-помов» и новой шлюпочной палубой, так как пространство, где прежде складировались шлюпки, заняла установленная между надстройками поперечная катапульта.

Вооружение

Увеличение угла возвышения орудий главного калибра с 10° до 30° было максимальным на тяжелых кораблях того периода и неизбежно влекло за собой усиление орудийных установок и надстроек, чтобы противостоять эффекту отдачи. Дальность стрельбы возросла с 23 230 до 29 260 метров при использоании улучшенного снаряда – невероятная дистанция стрельбы даже против наземных целей.

Уверенность в необходимости 152-мм батарей в качестве противоминного оружия, к сожалению, еще сохранялась, но от носовых и кормовых орудий отказались, поскольку орудия, которые не могли быть использованы против обеих – морских и воздушных – целей, не имели больше места на борту корабля. За границей 127-мм «двухцелевое» орудие получило одобрение во флоте США, где бортовые батареи на кораблях были защищены броней, и новые образцы орудий распределялись вдоль палубы, чтобы иметь большие сектора обстрела как по морской, так и воздушной цели. На континенте такое бортовое вооруженение было оставлено только на кораблях, которые не стоили модернизации, и Италии пришлось начать большую всестороннюю модернизацию своего флота с заменой бортовых батарей на меньшие универсальные орудия в палубных башнях.

Четыре 8-ствольных установки «пом-пом», – в качестве зенитного вооружения превосходившие все, что есть на борту, – установленные вокруг дымовой трубы с двуствольными зенитными 102-мм орудиями типа Mk. XVI, расположенными ниже, на верхней палубе, и многоствольные автоматы на крышах башни являлись вполне адекватной защитой, согласно стандартам того времени, против бомбардировщиков и торпедоносцев. Дополнительные «бофорсы» и «эрликоны» корабль получил во время войны 1939-1945 гг.

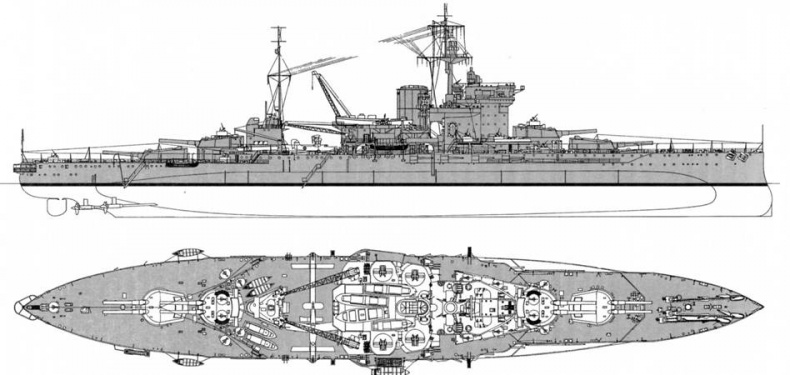

Линейный корабль «Уорспайт»

Наружный вид по состоянию на 1942-1943 годы

Все торпедные аппараты демонтировали, их места использовали для размещения дополнительных боеприпасов. С удалением носовых 152-мм орудий полубак удлинили дальше в корму, и палуба расширилась так, что имевшие орудийные порты борта заливались водой так же, как и раньше. Кормовые орудийные порты ниже башен «X» и «Y», оставшиеся от 152-мм орудий, снятых с линкора вскоре после вступления в строй, зашили металлическими листами.

Бронирование

Броня с батарей снятых орудий была удалена, а кормовая переборка сдвинута в носовую часть, однако броня для амбразур справа в корме оставлена – она создавала собой переборку неправильной формы между основанием барбета и бортом корпуса.

Над орудийными погребами и машинными отделениями установили в качестве горизонтальной защиты дополнительную броню. 25-мм обшивку на средней палубе усилили 102-мм броней над орудийными погребами и 63,5-мм броней над машинными отделениями. В носовой части, от пространства под барбетом башни «А» к переборке за броневым поясом, главная палуба была усилена 51 -мм броней для защиты жилых палуб.

Прежняя большая боевая рубка была демонтирована вместе с расположенной ниже штурманской рубкой, и на ее месте соорудили новую броневую рубку на платформе № 3 и установили штурманскую рубку с бронированной переговорной трубой, которая вела от платформы № 2. Бронированный пост управления для 15-дм орудий был перенесен с носа в корму. В дымовых трубах установили бронированные решетки.

Толщина броневой горизонтальной защиты артиллерийских погребов в общем составила 159 мм (32 мм верхняя и 127 мм нижняя палубы) и 127 мм над машинными и котельными отделениями.

Главные механизмы

Большую экономию веса получили в результате замены старых турбин новыми турбинами Парсонса с простыми редукторами и 24 котлов типа Бабкок и Уилкокс – шестью тонкотрубными 3-х барабанными котлами Адмиралтейского типа. Бывшее машинное отделение № 1 теперь служило для складирования.

Башнеобразная надстройка

Эта внушительная, если бы не являлась хорошей мишенью, конструкция, – впервые появившаяся на кораблях типа «Нельсон» в 1927 г., – заняла место треногой фок-мачты. На ярусах этого башнеобразного мостика располагались помещения для увеличивающегося числа специалистов, набранных на посты управления орудийным огнем, для сигналопроизводства и выполнения штурманских обязанностей. На «Уорспайте» эта надстройка включала:

шельтердек – общая читальня и склад непромокаемой одежды; платформа №1 – читальня, гардемаринские классы, офицерские каюты; платформа №2 – каюты адмирала, начальника штаба и командира; две ванные; каюты для командующего флотом и штурманских офицеров;

боевая рубка и сигнальная платформа – сигнальная рубка, каюта офицера связи, штурманская рубка и шифровальная каюта, посты наблюдения за подводными лодками по бортам и боевая рубка в носу корабля, защищенная 76-мм броней;

адмиральский мостик – штурманская рубка, выносной штурманский пост прокладки курса корабля, адмиральский салон и штурманская рубка в носовой части; с бортов размещались прожектора.

на крыше – по левому и правому борту находились визиры с приборами управления артогнем из 15-дм и 152-мм орудий.

Общее

После реконструкции метацентрическая высота была уменьшена с 2,1 до 1,95 м при полной осадке и с 1,86 до 1,55 м при нормальном водоизмещении.

Вступление в строй было отложено из-за чрезмерной вибрации в корме, которая возникала во время перекладки штурвала на борт. В качестве временной меры была предложена регулировка скорости внешнего винта во время поворота, однако это заставило конструкторов обратить внимание на проблему валов и вращения винтов во время поворота, что позволило избежать подобных неприятностей на последующих кораблях.
