Опыт эксплуатации разведчика Р-6 и его модификации КР-6 создал необходимые предпосылки для появления более скоростного многоместного истребителя МИ-3. Исследование облика машины началось в КОСОС ЦАГИ под обозначением АНТ-21 (ЦАГИ-21). Согласно заданию истребитель должен был, в частности, развивать скорость 300–350 км/ч, подниматься на высоту 5000 метров за 10–12 минут. Его требовалось вооружить шестью скорострельными пулеметами калибра 7,62 мм.

Рабочее проектирование четырехместного МИ-3 развернулось в марте 1932 года под два мотора М-34 конструкции А.А. Микулина. На самолете впервые в практике КБ применили такие прогрессивные технические решения, как убирающиеся в гондолы основные опоры шасси и полумонококовый фюзеляж с гладкой обшивкой. Но конструкция крыла осталась прежней – ферменные лонжероны и нервюры с гофрированной обшивкой. Таким же было и оперение.

Для расширения секторов обстрела задней установки оперение сделали двухкилевым. Оборонительное вооружение располагалось следующим образом. Пара пулеметов ПВ или ДА – на носовой подвижной установке и по одному неподвижному пулемету в центроплане крыла. Для защиты задней полусферы предназначались фюзеляжная и кинжальная пулеметные установки. Но оборонительным вооружением опытную машину так и не укомплектовали.

В таком виде самолет выкатили на аэродром весной 1933 года. В мае летчик-испытатель И.Ф. Козлов опробовал его в полете. МИ-3 стал первой советской машиной с убирающимся шасси. Вслед за ним взлетел истребитель И-14 (АНТ-31) и тоже с аналогичным шасси.

Сразу после появления машины на аэродроме острословы прозвали его «Митричем».

Вопреки ожиданиям, МИ-3 стал преподносить сюрпризы. То на него обрушивались вибрации оперения (типа бафтинг), то он плохо слушался рулей, то его валило на крыло. По мнению летчиков, а его облетали также К.К. Попов и Б.Л. Бухгольц, самолет требовал доработок.

Прежде всего на нем увеличили с 52,1 до 59,18 площадь крыла и установили посадочные щитки. Затем переделали оперение. Зализы крыла и полотняная обтяжка дюралевого гофра снизили коэффициент лобового сопротивления, но вибрации не устранили. А ведь к услугам Туполева были не только квалифицированные специалисты ЦАГИ, но и мощная экспериментальная база, включая аэродинамические трубы. Не всегда и не каждый конструктор в те годы мог позволить себе такое.

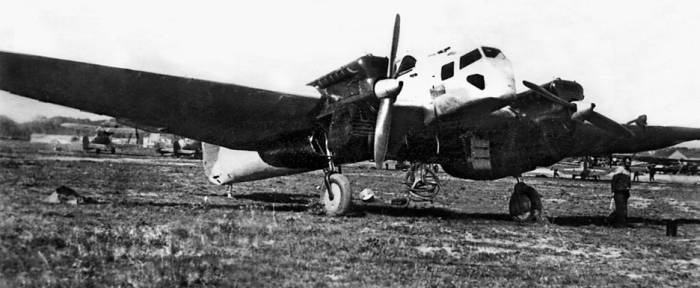

Многоместный истребитель МИ-3 (АНТ-21)

Вдобавок в сентябре 1933 года у МИ-3 случилась поломка. В тот день на машине, пилотировавшейся И.Ф. Козловым, разрушились узлы крепления руля поворота. Однако последовавшие повторные расчеты не выявили отклонений от действовавших норм прочности. Причина же поломки заключалась в том, что существовавшие рекомендации конструкторам не учитывали динамические нагрузки на летательный аппарат и не соответствовали требованиям времени.

И снова доработки, затянувшиеся до 1934 года.

В январе построили дублер МИ-3Д. Машина претерпела существенные изменения. Первое, что бросалось в глаза, – однокилевое оперение. Стабилизатор стал переставным с подъемным винтовым механизмом, приводившимся вручную. Кабины экипажа снабдили сдвижными застекленными частями фонаря.

Изменилось и вооружение. Нижнюю кинжальную установку с парой пулеметов ДА (боекомплект 1000 патронов) перенесли на верх средней части фюзеляжа. Заднюю установку со ШКАСом (боезапас 1000 патронов) сделали по типу скоростного бомбардировщика СБ. В носовой части расположили пушку «Эрликон» с десятью магазинами по 15 патронов в каждом, а в центроплане, выполненном заодно с фюзеляжем, – два ПВ-1 с 1000 патронами.

На дублере МИ-3Д стояли моторы М-34Н с наддувом, что улучшало высотно-скоростные характеристики машины. Радиаторы – наклонные, туннельные с протоком воздуха через обтекатели шасси.

В 1934 году самолет поступил на государственные испытания в НИИ ВВС. Ведущими по нему были инженер И.Ф. Петров и летчик М. Алексеев. Испытания показали, что продольная и поперечная устойчивость близка к нейтральной. Отмечались чрезмерные нагрузки на штурвале от руля высоты и недостаточный запас прочности крыла.

Носовая кабина штурмана была скомпонована неудачно и сильно ограничивала обзор вниз. Стрелковые установки, как, впрочем, и весь самолет, испытания не выдержали, поскольку не соответствовали требованиям заказчика.

Несмотря на то что МИ-3 остался в опытных экземплярах, конструкторы использовали накопленный опыт при создании двухместного пушечного истребителя АНТ-29 (ДИП) и скоростного бомбардировщика СБ.

АНТ-23 (И-12)

В 1930 году в ответ на письмо Курчевского Янсону НТК ВВС разработал требования к пушечному истребителю и выдал задание конструктору ЦКБ ОГПУ Д.П. Григоровичу и ЦАГИ – А.Н. Туполеву. Коллектив Андрея Николаевича приступил к разработке истребителя АНТ-23 (И-12 или 100-А).

Согласно заданию самолет должен был развивать скорость 300 км/ч на высоте 5000 метров. Но расчеты показали, что при весе 2405 кг на пяти километрах она достигнет 318 км/ч. При этом время набора высоты 5000 метров составит не более 7,7 минуты, а потолок – 9320 метров.

Первоначально рассматривался вариант вооружения его одной пушкой калибра 102 мм, но в окончательном варианте остановились на двух динамореактивных орудиях АПК-4 калибра 76,2 мм, расположив их в хвостовых балках, и одном пулемете ПВ-1.

Особенностью истребителя стали не только динамореактивные пушки, но и компоновка фюзеляжа. Впереди располагалась силовая установка с тянущим пропеллером, за ним – кабина пилота, и замыкала всю эту конструкцию вторая силовая установка с толкающим воздушным винтом.

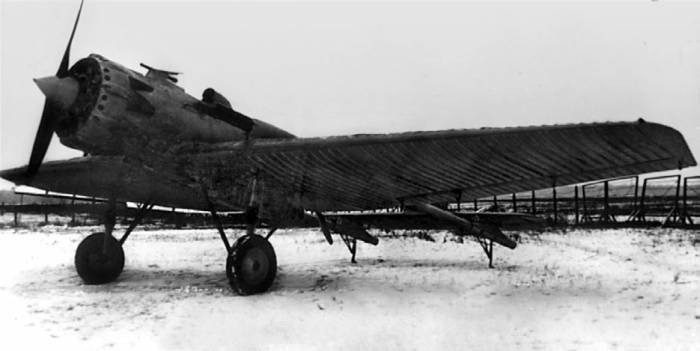

Двухболочный истребитель И-12 (АНТ-22) с моторами М-22 и динамореактивными пушками. 1931 г.
