Опыт в области цельнометаллического самолетостроения, накопленный конструкторами ЦАГИ, позволил в ноябре 1924 года приступить к созданию двухмоторного тяжелого бомбардировщика ТБ-1 (АНТ-4). «Биография» этого самолета началась гораздо раньше и тесно связана с появлением в 1921 году в Ленинграде Особого технического бюро по военным изобретениям (Остехбюро) под руководством В.И. Бекаури.

Работа этого конструкторского коллектива началась с создания авиационных мин и торпед, затем на предприятии стали разрабатывать телеуправляемые самолеты. Если для испытаний можно было приспособить имевшуюся авиатехнику, то для поражения кораблей вероятного противника требовалось средство доставки оружия – самолет большой грузоподъемности.

Сначала такую машину хотели заказать в Англии, но они запросили 500 тысяч рублей золотом и определили срок в полтора года. От их услуг отказались, и летом 1924 года Бекаури обратился в ЦАГИ.

Расчеты показали возможность создания самолета грузоподъемностью 2000 кг и способного развивать скорость не менее 165 км/ч, что соответствовало требованиям заказчика.

Разработка машины началась в отделе опытного самолетостроения АГОС под руководством Туполева. Инженеры ЦАГИ построили ТБ-1 за девять месяцев, израсходовав лишь 200 тысяч бумажных рублей.

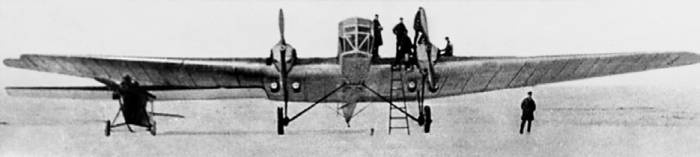

Опытный экземпляр АНТ-4 с моторами «Нэпир-Лайон»

ТБ-1 представлял собой двухмоторный цельнометаллический свободнонесущий моноплан с гофрированной обшивкой.

Основу конструкции составляли фермы из дюралюминиевых и стальных труб, принимавшие на себя основную нагрузку. Гофрированная обшивка крыла работала лишь на кручение, фюзеляжа – на изгиб, что существенно, учитывая довольно низкие механические свойства дюралюминия тех лет, снижало весовую отдачу самолета.

Забегая вперед отмечу, что вскоре после появления этого самолета фирма «Юнкерс» пыталась отсудить свои приоритеты в области цельнометаллического самолетостроения. Однако подробное сравнение конструкции планера ТБ-1 и самолетов, строившихся по концессии компанией «Юнкерс» на заводе в подмосковных Филях, показало, что каркас крыла немецких машин был выполнен в виде пространственной фермы с диагональными раскосами, в углах которых проходили трубчатые пояса. На ТБ-1 набор крыла состоял из ферменных лонжеронов, воспринимавших изгибающий момент, и нервюр, между которыми располагались топливные баки.

Ферменным был и фюзеляж. Иным был и шаг гофрированного дюралюминиевого листа, использовавшегося в обшивке.

Одна из сложнейших задач при разработке самолета была, как всегда, связана с выбором двигателей. Своих авиамоторов нужной мощности тогда не было. Поэтому на разных этапах проектирования рассматривались 400-сильные двигатели воздушного охлаждения «Юпитер» компании «Бристоль» и жидкостного охлаждения «Нэпир-Лайон». Поскольку «Юпитеры» необходимо было покупать, а 450-сильные «Нэпир-Лайоны» имелись в наличии и считались более перспективными, на них и сделали ставку.

Требования, предъявлявшиеся к самолету, не имели жестких ограничений, и поэтому с самого начала его разработки было предусмотрено использование ТБ-1 в ВВС в качестве бомбардировщика с соответствующим оборудованием и вооружением, включая оборонительное. Это было весьма дальновидно, поскольку ВВС, ознакомившиеся весной 1925 года с проектом машины, разработали дополнительные требования по использованию ее в качестве бомбардировщика.

Остехбюро, заинтересованное в сотрудничестве с военными, не возражало. В итоге были сформулированы общие требования, не ущемлявшие интересы обоих заказчиков.

Общее руководство осуществлял А.Н. Туполев, носовой частью фюзеляжа занимался А.А. Архангельский, остальным фюзеляжем – А.И. Путилов, крылом – В.М. Петляков и В.Н. Беляев, оперением – Н.С. Некрасов. Винтомоторную группу разрабатывала группа во главе с И.И. Погосским, шасси – бригада Н.И. Петрова. Управление самолета проектировали А.А. Бойков и И.В. Четвериков. Темпы работ были очень высокие. В итоге самолет построили 11 августа 1925 года. Опытного завода в ЦАГИ тогда еще не было, и сборку машины производили на втором этаже дома № 16 по улице Радио. Первый полет самолета, пилотируемого летчиком А.И. Томашевским (других членов экипажа на борту не было), состоялся 26 ноября того же года с Центрального аэродрома столицы, тогда носившего имя Троцкого.

Первый прототип АНТ-4 был скорее демонстрационной машиной, поскольку в пилотской кабине было лишь одно кресло и, соответственно, один пост управления. Отсутствовало и вооружение, как бомбовое, так и оборонительное. Очень много было зарубежных комплектующих изделий, включая приборы и резину для колес.

Первый полет, хотя и продолжавшийся лишь семь минут, позволил летчику сделать вывод: «Машина очень устойчива и управляется хорошо». Правда, Томашевский тогда же отметил большие нагрузки на штурвале от элеронов.
