Линкоры Британской империи. Часть 1. Пар, парус и броня Уцененный товар (№1) - Оскар Паркс

Деревянные броненосцы «Принс Консорт» (б. «Трайомф»), «Каледония», «Оушен»

Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость

"Принс Консорт"

Пембрук

1860

1862

4.1864

266173 ф. ст.

"Каледония"

Вулич

1860

1862

7.1865

312034 ф.ст.

"Оушен"

Девонпорт

1860

1862

7.1866

298451 ф.ст.

Размерения, м

первоначальные: 76,8 х 17,37 х 7,62/8,08 измененные: 83,2 х 17,83 х 7,32/8,15

Водоизмещение, т

6830 (корпус и броня 4393, оборудование 2534)

Вооружение

"Принс Консторт" (при вступлении в строй): 7 7" казнозарядных нарезных, 8 100-фунтовых гладкоствольных, 16 68-фунтовых гладкоствольных.

"Каледония" (при вступлении в строй): 10 7" казнозарядных нарезных, 8 100-фуетовых гладкоствольных, 12 68-фунтовых гладкоствольных.

"Оушен" (при вступлении в строй): 24 7" дульнозарядных нарезных.

Все три после перевооружения в 1867 г.: 4 8" дульнозарядных нарезных. 20 7" дульнозарядных нарезных.

"Принц Консорт" после перевооружения в 1871 г.: 7 9" дульнозарядных нарезных, 8 8" дульнозарядных нарезных.

Броня, мм

батарея, борт по нижней палубе и пояс по ватерлинии 75-114 (общий вес брони 935 т).

Механизмы

горизонтальные поршневые ("Моделей"), номинальная мощность 1000 л.с, 12,5 уз, диаметр цилиндра 2337 мм, ход поршня 1219 мм, 56 об/мин, 8 коробчатых котлов (рабочее давление 1,4 атм.), четырехлопастной винт диаметром 6400 мм.

Запас топлива, т

550 (уголь)

Дальность плавания

2000 миль (5-узловым ходом)

Экипаж, чел.

605

Площадь парусов, м2

2326 (с двойными марселями)

Хотя эти корабли строились в качестве временной меры, чтобы поддержать броненосные силы флота в напряжённый период, оперативность французского кораблестроения оказалась таковой, что никакой необходимости в особых усилиях по их быстрой переделке не оказалось. Поэтому они были введены в состав флота с примерно годичными интервалами и получили разное вооружение в соответствии с изменениями в развитии морской артиллерии в течение шести лет их общей постройки.

Все они по типу были очень близки к «Ройал Оук» и имели схожие с ним размерения (за исключением того, что их осадка кормой была на 0,6 м больше, чем носом, что и привело к увеличению водоизмещения) и такую же защиту. Но установка более мощных паровых машин оказалась ошибкой. Если бы увеличения мощности можно было достигнуть без увеличения веса, все они разами бы ожидаемую более высокую скорость. В данном же случае более тяжелые машины и дополнительные котлы просто увеличили осадку кораблей, что привело к дополнительному расходу угля и уменьшению дальности плавания без каких-либо преимуществ. Фактически, они только таскали свою лишнюю нагрузку и сильнее, чем другие корабли с деревянными корпусами, страдали от деформаций корпуса, что прибавляло много хлопот.

На флоте их постройку расценили как шаг назад, тяжёлые деревянные корпуса этого трио имели лишь 80% несущей способности железных корпусов того же размера. Помимо этого, износ деревянных корпусов происходил почта в два раза быстрее железных – обычно допускалось, что стоимость исправления случайных повреждений в течение 12-15 лет службы могла достигать первоначальной стоимости корабля. Тем не менее, все три корабля оказались удобным вложением денег: ожидаемый срок их службы составлял 10-12 лет и значительную часть этого периода они должны были служить в качестве флагманских кораблей на дальних станциях. Фактически, эти три броненосца составляли ядро Средиземноморского флота в течение нескольких первых лет их службы.

Вооружение

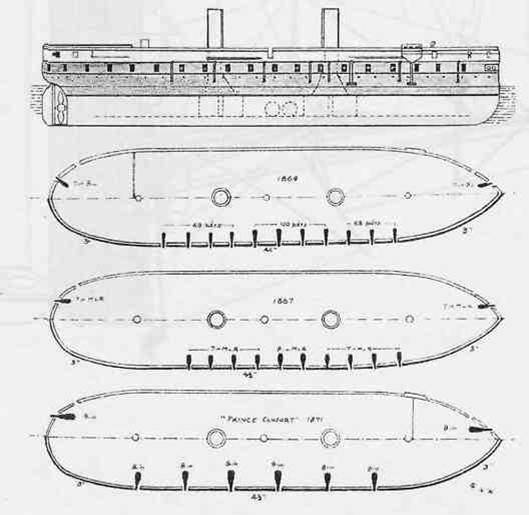

Отношение веса вооружения к водоизмещению у этих кораблей было самым большим среди линкоров того времени и, хотя их тоннаж был значительно меньше, чем у «Уорриора» или «Ахиллеса», вес бортового залпа уступал незначительно. При вступлении в строй, «Принс Консорт» нёс весьма разнородное вооружение из семи 7" казнозарядных орудий – трёх на верхней палубе в качестве погонных и ретирадного, восьми 100-фунтовых {в середине корпуса) и 16 68-фунтовых по бортам. "«Каледония» отличалась наличием еще трёх 7" казнозарядных орудий, но имела на четыре 68-фунтовых меньше, а на её верхней палубе было установлено четыре 7'» пушки, а не три. Все орудия стояли на деревянных станках, которые были первым усовершенствованием прославленных колёсных лафетов. Что касается «Оушена», то он был готов, когда казнозарадные и гладкоствольные орудия уже сняли с вооружению, поэтому его служба началась с 24 7" дульнозарядными орудия. В 1867 г. первые два корабля были перевооружены на четыре 8" и 20 7" дульнозарядных, а на «Оушене» также четыре средних бортовых орудия заменили на 8" нарезные дульнозарядные, так что теперь все три корабля впервые несли равное вооружение. В ноябре 1871 г. «Принс Консорт» ещё раз подвергся перевооружению: теперь он нёс три 9" 12-тонных орудия на верхней палубе, а также четыре 9" и восемь 8" в батарее на главной палубе. Все эти орудия были установлены на корабле на металлических станках системы кэптена Скотта, которые допускали ведение огня на волнении, чего не позволяли колесные лафеты. Поэтому, хотя к этому времени «Принс Консорт» был выведен в резерв, он считался одним из самых лучших по вооружению британских кораблей.

Не имея специальных салютных пушек, эти корабли были вынуждены использовать для официальных церемоний своё главное вооружение, которое в закрытых гаванях звучало довольно впечатляюще.

Броня

Корпус от уровня верхней палубы до отметки 2 м ниже ватерлинии полностью покрывался железом толщиной 75-114 мм, как и у «Ройал Оук». Впервые на кораблях Королевского флота были установлены командные пункты – на верхней палубе в средней части по бортам стояли круглые башенки высотой по 2 м и диаметром 1,5 м. Они имели деревянную конструкцию, с толщиной стенок 300 мм, поверх которых шёл 100-мм слой железа. В башенках находились переговорные трубы к штурвалам и в машинное отделение. К сожалению, эти башенки оказывались совершенно бесполезными, когда стреляли орудия батареи, но они сослужили хорошую службу в качестве «шкафчиков для палубной приборки».

Схема бронирования «Оушена»
