Шасси — трехопорное убираемое с носовой стойкой. Основные одноколесные опоры убираются в центроплан по направлению к продольной оси самолета. Колесо в убранном положении размещается у корня крыла за воздухозаборником. Обшивка в нише шасси подкреплена гофром. Колеса оборудованы тормозами, на каждой опоре установлены посадочные фары.

Двигатель

Истребитель-бомбардировщик F-105 «Тандерчиф» оснащен одним турбореактивным двигателем Пратт-энд-Уитни J-75-P- 3/5/10 (самолет F-105B) или J-75-P-10/19W (F-105D/F). Двигатель снабжен системой впрыска воды и форсажной камерой. Воздух в двигатель поступает через воздухозаборники с внутренним сжатием. Воздухозаборники имеют скошенные заостренные кромки, вызывающие расщепление скачков уплотнения с целью уменьшения вредного влияния скачков на характер обтекания хвостового оперения. Сечение воздухозаборника регулируется подвижным клином, кроме того расход воздуха регулируется перепускными створками, расположенными непосредственно перед двигателем. Положение клина регулируется автоматически, в зависимости от числа М. Для обеспечения работы двигателя на земле внутри ниш опор шасси имеются дополнительный воздухозаборники, закрытые металлической сеткой.

У основания передней кромки киля расположен вход воздухозаборника системы охлаждения форсажной камеры, кроме того за счет подсоса воздуха между соплом двигателя и соплом, которое образуют секции воздушных тормозов создается дополнительная реактивная тяга.

Топливная система

Большие размеры фюзеляжа позволили разместить в нем значительный запас топлива, емкость внутренних баков — 2915л. Основные мягкие топливные баки находятся в центральной секции фюзеляжа над воздухозаборниками, предусмотрена подвеска топливного бака емкостью 1477л внутри бомбоотсека. В носовой части фюзеляжа по левому борту находится штанга топливоприемника дозаправки топливом в полете.

Электоросистема

Электрооборудование самолета питается от генераторов переменного тока МВ-3 мощностью по ЗОкВА и генератором постоянного тока МА-11 напряжением ЗОВ.

Бортовое оборудование

На самолете установлена система автоматического управления Дженерал Электрик FC-5 и система управления огнем AN/ASG-19. Специально для истребителя-бомбардировщика F-105 фирмой Эклипс Пионер разработан центральный вычислитель аэродинамических параметров, который выдает данные о высоте, скорости и температуре окружающего воздуха.

Навигационная аппаратура включает радиолокатор R-14 NASARR, имеющий режимы панорамного обзора местности и следования рельефа местности; допплеровская навигационная система AN/APN- 131 (на модификации F-105D), радионавигационную систему TACAN, УКВ радиопеленгатор, аппаратуру радиотехнической системы посадки ILS. В состав допплеровской навигационной системы входят допплеровский радиолокатор, первичные датчики аэродинамических параметров, вычислитель аэродинамических параметров и навигационный вычислитель. Система непрерывно рассчитывает координаты точки места самолета с учетом сноса, путевую скорость, курс, расстояние до очередной поворотной точки маршрута. Ошибка навигационной системы составляет порядка 5 км на 1 час полета.

Система управления огнем и навигационная система завязаны в единый комплекс, известный под наименованием «Тандерстрик». Система «Тандерстрик» обеспечивает автоматическое бомбометание с различных видов маневра в простых и сложных метеоусловиях.

Пространственная ориентация самолета определяется с помощью курсовертикали фирмы Лир.

Автопилот Дженерал Электрик FC-5 работает в режимах стабилизации барометрической высоты полета и числа М. Автопилот обеспечивает самолетовождение по заданному маршруту в ортодромической системе координат.

В состав приборного оборудования включены новейшие на тот период приборы с ленточными шкалами — указатель числа М, указатель высоты и вертикальной скорости.

Вооружение

На самолете стационарно установлена шестиствольная автоматическая 20-мм пушка М-61 «Вулкан» скорострельностью 6000 выстрелов в минуту. Скорострельность удалось повысить (штатная скорострельность пушки «Вулкан» 4000 выстрелов в минуту) за счет использования двухленточного питания. Привод вращения блока стволов гидравлический. Боекомплект 1029 снарядов обеспечивает непрерывную стрельбу в течение 11 секунд.

Для наружной подвески вооружения имеется пять пилонов, один центральный подфюзеляжный и четыре подкрыльевых. Масса подвесного вооружения 5400 кг (F-105B) или 7800 кг (F-105D).

Летно-технические характеристики

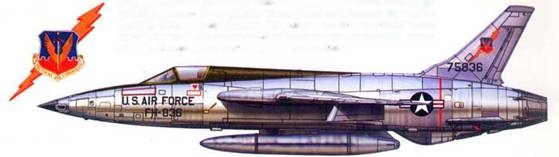

Изображенный на рисунке истребитель-бомбардировщик F-105B «Тандерчиф» (57-5836) поступил на вооружение Тактического авиационного командования ВВС США в начале 60-х годов. На киле поверх молнии желтого цвета с красной окантовкой нанесена эмблема Тактического авиационного командования. Самолет имеет цвет неокрашенного металла.

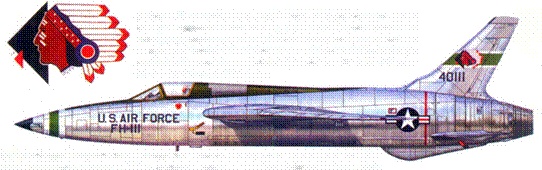

Эмблема 335-й тактической истребительной эскадрильи (голова индейца) на самолете F-105B «Тандерчиф» (54-0111) была нанесена на киле поверх идентификационной полосы эскадрильи, в то время как на других самолетах подразделения она наносилась на бор га в передней части фюзеляжа, а на киле изображалась эмблема Тактического авиационного командования.
