Система считалась очень перспективной. Подразделения «Звеньев» хотели разместить в первую очередь на Дальнем Востоке для прикрытия возможных налетов советских бомбардировщиков на территорию Кореи и Японии. Планировалось держать на аэродромах в Воздвиженке и Хабаровске, по меньшей мере, четыре таких эскадрильи.

Трудности с погрузкой истребителей на ТБ-3 привели к идее подвешивать их под носитель на специальных фермах. Впервые этот вариант опробовали на «Звене-З». Биплан было труднее подвесить, чем моноплан, поэтому под крыльями бомбардировщика разместили два истребителя И-Зет, вооруженных динамо-реактивными пушками. Первый полет «Звена-З» закончился катастрофой. Ошибка пилота одного из И-Зет Короткова привела к тому, что его самолет после взлета не зафиксировался должным образом и начал болтаться, раскачивая и ТБ-3. Кончилось тем, что оборвалось сначала одно крепление, затем другое, и на посадке истребитель оторвался; Коротков погиб.

Несмотря на эту неудачу, Вахмистров продолжал совершенствовать свою конструкцию. Теперь он предложил не только выпускать, но и принимать самолеты в воздухе. Для этого между стойками шасси закрепили ферму-трапецию. Истребитель И-Зет оснащался сверху крюком на раме. На аэродроме его подкатывали между тележками ТБ-3, специальный механизм опускал трапецию и затем поднимал ее вверх вместе с истребителем. В воздухе трапеция опускалась опять и И-Зет отцеплялся от носителя. Перед приемом истребителя ее выпускали вновь, и задачей пилота маленького самолета было точно попасть крюком на трубу трапеции. После долгих тренировок в апреле 1934 г. удалось успешно выпустить и опять подхватить истребитель. Этот вариант получил название «Звено-5».

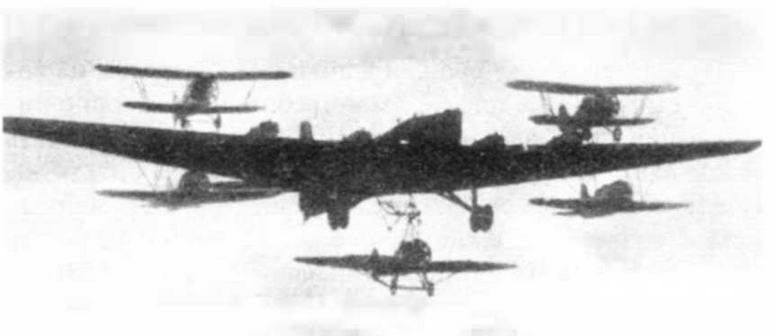

«Звено-7» в полном составе, 1935 г.

Следующей ступенью стало «Звено-6», в определенной степени повторявшее «Звено-З», но под крыльями теперь находилась пара монопланов И-16. Это сочетание успешно испытали летом 1935 г. В январе следующего года Я.И. Алкснис предложил вооружить такими машинами целую бригаду.

В том же году Вахмистров подготовил «суперавианосец», названный «Звено-7». ТБ-3 нес сразу пять истребителей — два И-5 на крыльях, два И-16 под крыльями и И-Зет на трапеции под фюзеляжем. «Звено-7» совершило первый полет 20 ноября 1935 г.

Такая нагрузка требовала значительного повышения тяги самолета-носителя. Решением этой задачи должен был стать проект «Тягач», осуществленный в феврале 1935 г. На фюзеляже бомбардировщика закрепили старый истребитель И-5 без крыльев, оперения и колес, но с пилотом. Фактически получили дополнительную мотоустановку. По сравнению с «чистым» ТБ-3 «Тягач» увеличил максимальную скорость на 10 км/ч и немного улучшил скороподъемность до высоты 3000 м (поскольку мотор М-22 на И-5 был невысотным). Зато на виражах «Тягач» начало трясти, а выхлопные газы от двигателя И-5 заносило в кабину задних стрелков бомбардировщика. В дальнейшем Вахмистров планировал создать «Мощный тягач» — съемную тандемную мотоустановку, монтируемую на самолет-носитель в случае необходимости. Она могла пригодиться не только «авиаматке», но и транспортному самолету при перевозке тяжелого и громоздкого груза, особенно на наружной подвеске. Но эта идея не была осуществлена.

В следующем году прошли испытания «Звена-6», на которых выпущенные носителем истребители бомбили с пикирования. Это навело конструктора на мысль создать «составной пикирующий бомбардировщик». Носитель доставлял в заданный район пару истребителей, нагруженных тяжелыми бомбами, с которыми они не смогли бы взлететь самостоятельно. При этом сам «авианосец» в зону ПВО не входит, а быстроходные и маневренные истребители поражают цель бомбами с пикирования и далее возвращаются домой самостоятельно. Так появилось «Звено-СП Б».

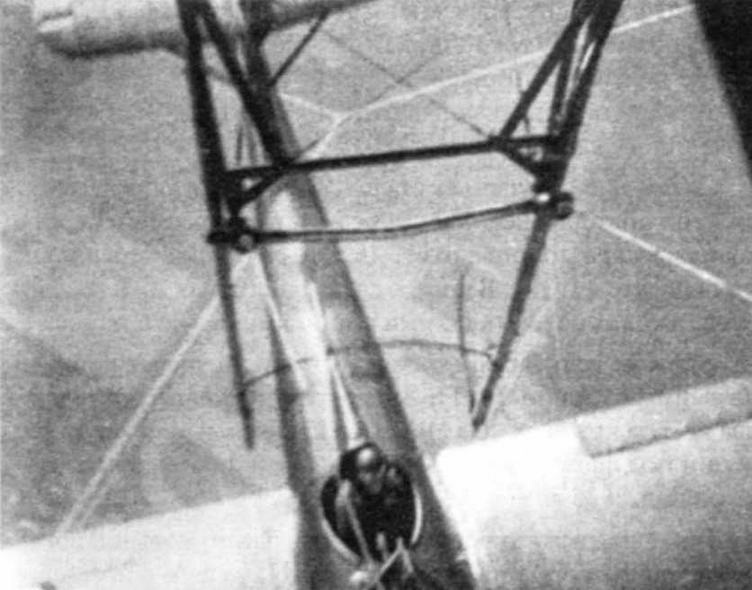

Истребитель И-Зет причаливает к «авиаматке»

Оно состояло из носителя ТБ-ЗРН и двух И-16, вооруженных двумя бомбами по 250 кг каждый. «Звено-СПБ» успешно прошло государственные испытания в 1938 г. В отчете НИИ ВВС было записано: «Испытания доказали тактическую целесообразность применения самолетов ТБ- ЗРН в качестве авиаматок, а самолетов И-16 в качестве пикирующих бомбардировщиков». Систему приняли на вооружение морской авиации. В сентябре 1938 г. состоялась демонстрация «Звена-СПБ». На ней присутствовали наркомы обороны, военно-морского флота, оборонной промыщленности и начальник ВВС. Истребители отцепились от носителя и сбросили бомбы в нарисованный на летном поле силуэт корабля.

Годом позже провели контрольные испытания с целью проверки устранения дефектов, выявленных ранее на госиспытаниях. Согласно решению Военного совета ВВС в том же 1939 г. завод № 207 получил заказ на 10 комплектов для переоборудования самолетов. Пять комплектов успели сдать в декабре, а остальные в начале 1940 г. с доработками по результатам контрольных испытаний.

«Звено-СПБ» с двумя И-16, вооруженными бомбами, 1938 г.

От своих собратьев ТБ-ЗРН, входившие в состав «Звена- СПБ», отличались трубчатыми фермами подвески под консолями и сигнальными панелями с разноцветными лампочками, укрепленными на нижней поверхности крыла перед кабинами истребителей. Для облегчения верхние турели Тур-8 на этих машинах снимались. Эти машины совершали боевые вылеты в начале Великой Отечественной войны. В частности, они разрушили стратегически важный Черноводский мост в Румынии вместе с шедшим по нему нефтепроводом.

Проектировалось еще несколько вариантов «Звена». В КБ-29 разрабатывали подвеску двух И-16 с подвесными бензобаками под крыльями и бронебойной бомбой БРАБ- 500 под фюзеляжем. Чтобы сбросить ее на пикировании, не попав в диск ометания винта, истребитель оснащался параллелограммным устройством. Развитием этого же типа должен был стать новый проект, в котором использовался как носитель ТБ-3 с моторами М-34ФРН, а в качестве пикирующих бомбардировщиков — пара И-16 типа 24 с моторами М-63 (тоже с дополнительными баками и БРАБ-500).

Один ТБ-ЗРН в КБ-29 оборудовали как носитель трех И-16. Все три могли сбрасываться и подцепляться в полете. Управление подцепкой осуществлялось со специального поста в фюзеляже, где стояло устройство наблюдения и командный щиток (пульт).

Намеревались использовать как «авиаматку» и шестимоторный бомбардировщик ТБ-4. В 1932 г. рассматривалась возможность установить «два-три истребителя» на крыле К-7 с питанием из его баков. О грандиозном проекте летающего крыла Вахмистрова уже говорилось ранее. Это было бы что-то подобное напридуманному голливудскими художниками в фильме «Небесный капитан» — авианосец, плывущий в небе. Но многие вопросы его реальной конструкции остались не проработанными создателем. Например, как он собирался закреплять самолеты в ангарах при стояночном положении носителя, ведь на земле палубы гигантского самолета были далеко не горизонтальны?
