Сверхмалые субмарины и человеко-торпеды. Часть 4 - Сергей В. Иванов

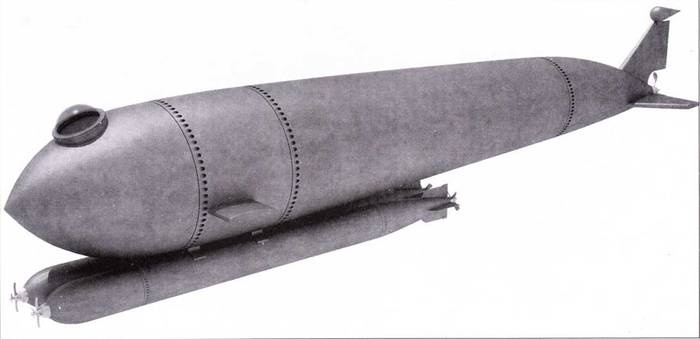

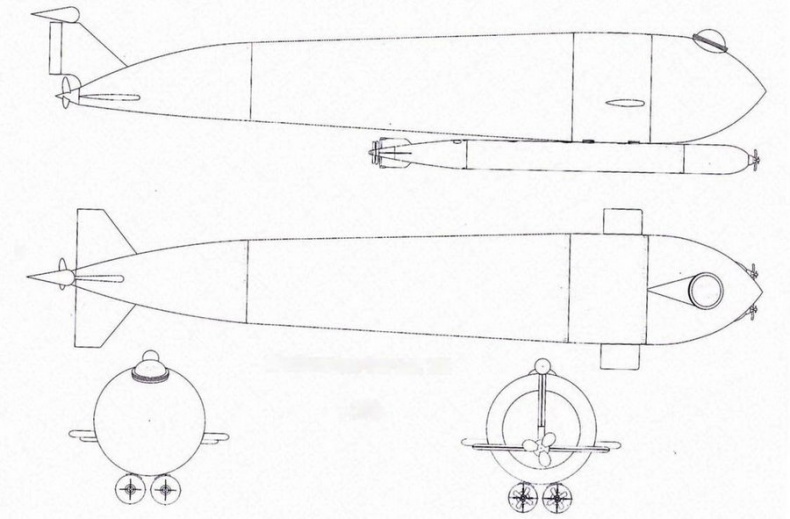

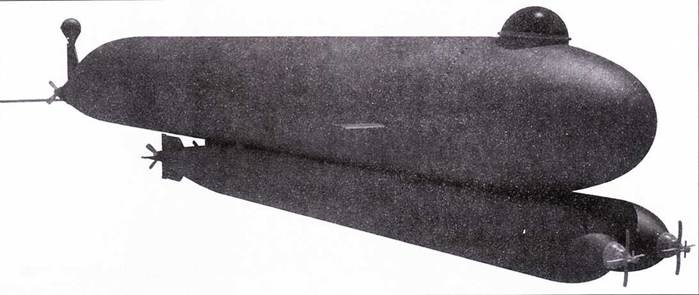

В 1943 г. обер-лейтенант Шпахман предложил идею уничтожения вражеских субмарин посредством сверхмалых подводных лодок. Идею развил доктор Харальд Шаде, работавший на заводе Вальтер. Шаде стал проектировать двухместную скоростную лодку-охотницу, U-bootjager, с двигателем Валтера и вооружением из двух торпед K-Butt. 1 июля 1944 г. начались продувки модели подводного аппарата Schwertwal I в аэродинамической трубе Авиационного института в Брауншвейге, затем последовали испытания в гидроканале HSVA (Hamberger Schleppversuchsanstaflt). Прототип строился силами Versuchskommando-456. Подводный аппарат предполагалось доставлять в зону боевых действий надводным судном. Субмаринку начинили значительном количеством принципиально новых технических устройств. В частности: аппаратурой подводной ориентации (эхолотом) типа ELAC, стабилизированным компасом, авторулевым, новейшей радиостанцией, активными и пассивными гидроакустическими устройствами. В качестве силовой установки намечалось использовать доработанную турбину Вальтера мощностью 800 л.с., изначально эта турбина мощностью 500 л.с. предназначалась для установки на торпеды. В качестве топлива использовалась смесь нафталина (запас 1000 кг.) и пергидроля (1000 кг). Вооружение — одна торпеда К- Butt, единственная торпеда с двигателем Вальтера, запущенная в серийное производство. Всего до конца войны было изготовлено порядка сотни торпед K-Butt, которые использовались, главным образом, сверхмалыми субмаринами «Зеехунд». Первые торпеды K-Butt, разработанные на основе стандартных торпед G-7, ходили на дальность 7000 м со скоростью 40 узлов. В дальнейшем скорость хода довели до 45 узлов, а дальность — до 8000 м, у модели «Schildbutt» дальность хода составила уже 14 000 м при скорости в 45 узлов или 18 000 м при скорости 40узлов. В варианте «Steinwal» дальность удалось довести до 23 000 м.

Прототип сверхмалого подводного аппарата Schwertwal I был затоплен 30 апреля 1945 г. в озере Рлёнер недалеко от Босау. В июле 1945 г. англичане подняли подводный аппарат со дна озера с целью изучения двигателя Вальтера. На озерном дне британцы также обнаружили техническую документацию по интересующему их объекту, однако британский флот аппарат Schwertwal 1 не заинтересовал.

Водоизмещение, м³

— без вооружения 6,5

— в боевом положении с торпедой 17,5 (11,25)
