В 1942 г. wa Pruf 5 заключило контракт с предприятием Шнейдер Шлелльбот Верфт в Берлине на постройку двух прототипов малого торпедного катера для KJB. Данный катер также получил мировое признание под наименованием Schneiderboot или Torpedoschnellboot-42. Катер был вооружен двумя торпедными аппаратами калибра 450 мм, вместо торпед мог принимать на борт мины или подрывные заряды. Оба прототипа передали в 4.SKjg. Кр. KJB, дислоцированную в Тунисе; катера были взорваны экипажами 24 мая 1943 г. в Бизерте. Еще два прототипа катеров «Кобра» были собраны на Ветенс Верфт в Виннинге в 1944 г. В серийное производство не передавались.

Водоизмещение, м³ 3,5 (3,46)

Размеры, мм:

— длина 8500(9000)

— ширина 2500 (2250)

— высота борта 600(560)

Силовая установка: два двигателя внутреннего сгорания мощностью по 78 (90?) л.с.

Количество гребных винтов 2

Количество лопастей гребного винта 3 (4)

Скорость, узлы:

— максимальная 25 (29)

— крейсерская 15

Вооружение: два торпедных аппарата калибра 450 мм

Экипаж, чел. 2-3

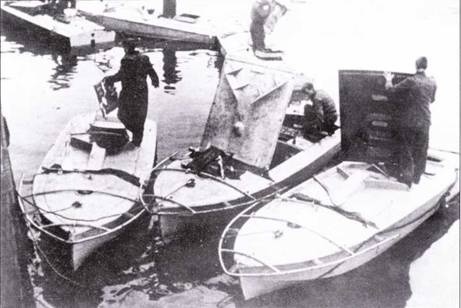

Ladungsschnellboot (Linse). Первые из 30 серийных катерок изготовили в марте 1943 г., они поступили ни вооружение 4.s.Kj}i.Kp. Kjg.Abt.Brdbg. Впервые были опробованы в боевой обстановке в апреле 1944 г. против кораблей и судов союзников в районе плацдарма Анцио-Неттуно. В открытом море использование таких катеров оказалось не эффективным. В дальнейшем большинство катеров и экипажей передали в Kommando der Kleinkampfverbande крпгсмарипе.

5. Hydra

Согласно ряду источников, катер «Гидра» проектировался специалистами K-Amt специально для атаки британского флота в его главной базе — в Скапа-Фпоу. Небольшой торпедный катер предполагалось доставить на рубеж атаки самолетом G-242. 13 июня 1944 г. завод Крюгерверфт в Варнемюнде представил проект аппарата, а 25 августа 1944 г. завод получил заказ на постройку двух прототипов Н-1 и Н-2. Проект «Гидра» получил предпочтение по сравнению с проектами «Кобра», «Шлиттен» и «Валь». Было принято решение о запуске катеров «Гидра» в серию как основного типа вооружения KdK. Партия из 50 катеров была заказана 4 декабря 1944 г. Еще 115 катеров было заказано 8 февраля 1945 г. (в феврале 1945 г. у немцев не существовало иных проблем, помимо нехватки скоростных катеров сомнительного предназначения…). От прототипов серийные кораблики должны были отличаться наличием мощного оборонительного вооружения в виде одного зенитного пулемета.

Водоизмещение, м³ 7,45 (7,65 у серийного)

Размеры, мм:

— длина 13 210

— ширина 3100

— высота борта 1880

Силовая установка: двигатель внутреннего сгорания авиа Испано Сюиза тип 12 мощностью 650 л.с.

Запас топлива, л 1100(1400)

Количество гребных винтов I

Количество лопастей гребного винта 3

Скорость, узлы

— максимальная 36

— крейсерская 25

Дальность плавания, мили

— на максимальной скорости 158

— на крейсерской скорости 290

Вооружение: два торпеды калибра 450 мм, один пулемет

Экипаж, чел. 4

6. Seedrache

Проект Seedrache предложил германский инженер герр Дризен. Герр Дризен предложил объединить два корпуса катеров «Гидра», получив тем самым катамаран. В качестве силовой установки герр инженер планировал использовать пульсирующий воздушно-реактивный двигатель Jumo-004.

Расчетная скорость аппарата составляла 60 узлов.

Вооружение — четыре торпеды и два пулемета.

Водоизмещение — 18 м³,

длина — 13 200 мм,

ширина — 9000 мм.

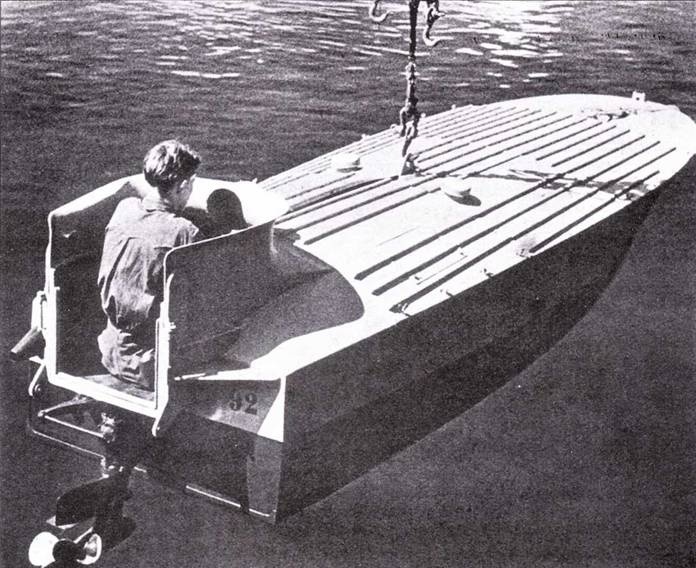

Итальянский малый торпедный катер S.M.A.

Kobra

7. Tornado

В 1944 г. представитель люфтваффе инженер Грохальски презентовал KdK очень интересный проект катера на основе уже выпускавшихся узлов и агрегатов. В качестве силовой установки предлагался пульсирующий воздушно-реактивный двигатель Аргус As-014 от самолета-снаряда V–I. Двигатель должен был монтироваться на поплавке от самолета Ju-52 или Не-115. За основу собственно плавсредства был взят итальянский катер. Взрывчатка массой 300 кг размещалась в поплавке, который отделялся от аппарата на завершающей стадии атаки. Эксперименты по программе проводились в Травемюнде и в HSVA. в основном проводились испытания моделей. Прототип строился в Травемюнде с использованием поплавков от Ju-52 и двигателя от Y-1. масса заряда была определена в 700 кг. Официально катер получил наименование «Торнадо». Испытания дали многообещающие результаты, но только на спокойной воде. Максимальная скорость составила 48 узлов. Подобно катеру «Линзе», «Торнадо» предлагалось строить в двух вариантах: «мины» и катера управления. Прототип взорвали в конце войны.

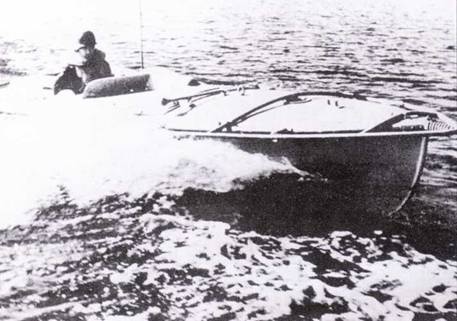

Итальянский взрывающийся катер М. Т.М.

8. Schilten I

Конструкция катера из штампованных стальных секций была предложена автомобильной фирмой Боргвард Веерке в Бремене. Прототип предположительно был собран в апреле 1944 г. Катер получил наименование «Schilten». Вооружение — две торпеды G-7e и возможно один пулемет MG-I31. Предусматривалась возможность увеличения скорости полного хода катера за счет включения моторов торпед. Был изготовлен один прототип.
