На ТБ-1 перед кабиной носового стрелка сконструировали приемную горловину, от которой изогнутые трубопроводы вели к бензобакам в левом и правом крыле. Эту достаточно сложную перекомпоновку поручили авиазаводу № 39. Завершающие работы выполнялись в Особом техническом бюро ВВС, созданном на основе конструкторского отдела Гроховского.

Наземные испытания выявили течь баков и топливных магистралей, работы затянулись, и к лётным экспериментам приступили только в 1933 г.

Летом 1933 г. в НИИ ВВС прошли государственные испытания. Сначала экипаж бомбардировщика тренировался ловить спускаемую с заправщика верёвку с грузом на конце, затем — шланг, потом учились выполнять дозаправку. ТБ-1 приближался к Р-5 на скорости 130–140 км/ч так, чтобы висящий в воздухе шланг располагался по оси самолёта на полтора-два метра выше пропеллеров. Затем пилот бомбардировщика набирал высоту, чтобы из открытой кабины переднего летнаба можно было схватить шланг. Одному человеку осуществить дозаправку было сложно, поэтому в переднюю кабину перебирался ещё один член экипажа. Он помогал удерживать шланг, пока летнаб заводил его в заправочную горловину, предварительно вставив вилку электропровода для уравнивания потенциалов. Получив сигнал, что заправка закончена и убедившись, что шланг освобождён, второй член экипажа Р-5 начинал наматывать шланг на барабан.

Клапан на конце шланга, предназначенный для прекращения подачи бензина после извлечения из горловины, работал ненадёжно и пару раз забрызгивал заправщиков и нос бомбардировщика топливом. Но в целом результатами экспериментов военные остались довольны:

«Испытания выявили:

а). сравнительную лёгкость переливки горючего в воздухе из самолёта Р5 в самолёт ТБ1 при натренированности лётного состава…

б). для переливки не имеет значения:

1. Направление ветра…

2. Высота полёта, лишь бы слои атмосферы, в которых идут самолёты, не были сильно возмущены (отсутствие болтанки, затрудняющей выдерживание самолёта в равномерном прямолинейном полёте).

в). переливку можно производить даже при небольшом дожде;

г). во время переливки, не отрываясь один от другого, самолёты могут совершать повороты на 5-10 градусов с небольшим креном»^[56].

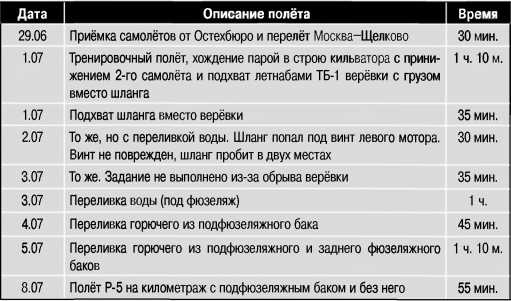

Дневник испытаний по переливу топлива с Р-5 на ТБ-1.

Вскоре в НИИ ВВС приступили к опытам по переливу горючего в четырёхмоторный бомбардировщик ТБ-3. Они проходили по той же методике и с тем же самолётом-заправщиком.

Работы по модификации топливной системы ТБ-3 велись с конца июля по начало сентября 1933 г. 14 сентября начались полёты. Больше месяца недостаточно тренированные экипажи безуспешно пытались поймать шланг и перелить горючее из одного самолёта в другой. Только после смены лётчика ТБ-3 на опытного пилота-испытателя К.П. Миндера 20 ноября удалось провести две успешные дозаправки. При этом самолёты выполняли одновременный разворот на 180 градусов, не прекращая перелива топлива^[57].

На следующий год были намечены войсковые испытания. С этой целью планировалось подготовить двенадцать Р-5 с добавочными баками в фюзеляже и усовершенствованной аппаратурой для дозаправки (необходимо было уменьшить усилия при наматывании шланга на барабан самолёта-заправщика).

Но вскоре стало понятно, что использование одномоторного самолёта для дозаправки четырёхмоторного бомбардировщика лишено практического смысла: даже с дополнительным баком Р-5 мог передать не больше 1000 л бензина, что составляло всего около 15 % ёмкости топливных баков ТБ-3. Другое дело, если использовать тяжёлый бомбардировщик не в качестве заправляемого, а как заправщик. Этим и занялась группа Запанованного, работающая теперь в составе военного КБ-1.

Год ушел на проект переделки бомбардировщика в топливозаправщик. В 1935 г. в НИИ ВВС начали работы по установке топливного оборудования на ТБ-3. Внутри фюзеляжа разместили барабан с намотанным на него шлангом.

Шланг выпускался и втягивался ручной лебедкой через люк в полу, бензин к нему поступал от баков в крыле. Снаружи шланг подкрепили стальными тросами, служащими также для предотвращения опасности возникновения искры из-за разности электрических потенциалов самолётов в момент заправки. В магистраль слива был вмонтирован полуавтоматический клапан, открывавший и закрывавший перетекание топлива. Насоса не было, как и в прежних экспериментах топливо должно выливаться за счёт большей высоты полёта заправщика. Вес заправочного агрегата АЗ-21 равнялся 59 кг.

На этот раз планировалось заправлять истребители, чтобы уравнять их дальность с дальностью бомбардировщика, который им предстояло охранять. Для опытов один биплан И-5 и один моноплан И-16 оснастили заливными горловинами с устройствами АЗ-22, выталкивающими шланг после заправки и перекрывающими бензопровод к топливному баку истребителя.

«Сначала надо было проверить, — пишет Котельников, — сможет ли пилот истребителя поймать наконечник шланга. Ведь в полёте у него будут заняты обе руки: одной надо держать ручку управления, выдерживая положение под заправщиком, другой — сектор газа, выравнивая скорости. Оставалось только рискнуть, на время отпустив одну из ручек. В первых полётах в январе 1936 г. И-5 пилотировал капитан Соколов. Он тренировался, ловя фал, выпускавшийся из люка в днище фюзеляжа бомбардировщика. Последним управляли капитан Курбан и старший лейтенант Брагин. Задача оказалась нелёгкой, надолго бросить сектор газа не удавалось. Отпустить же ручку на не очень устойчивом И-5 и вовсе было невозможно. Тем не менее пять раз Соколов успешно ловил „грузовую грушу“ на фале. С 11 февраля на И-5 стал летать испытатель С.П. Супрун. Однако старый биплан использовали только для тренировки, хотя он и имел оборудование для перелива.

Топливозаправочный агрегат на самолете ТБ-3.

На И-16 переделали управление оборотами двигателя, разместив его на ручке управления. Теперь лётчик мог довольно надолго освободить одну руку. На испытания И-16 назначили старшего лейтенанта Евсеева. Опять начали с тренировки в ловле „груши“; с одной свободной рукой дело пошло гораздо легче.

…22 июня 1936 г. состоялась первая в мире дозаправка истребителя в воздухе. Истребитель занял позицию под ТБ-3, выпустившим шланг. Евсеев подошёл ближе, поймал наконечник, ввёл его в горловину; на бомбардировщике инженер Чеглаков включил полуавтомат. Бензин перетёк в бак истребителя, после его заполнения АЗ-22 вытолкнул патрон и перекрыл горловину. Шланг отделился, автомат остановил поток топлива. Пилот на истребителе прибрал газ, приотстав от заправщика, а затем нырнул вниз. Сам процесс перелива занял всего три-четыре минуты»^[58].
